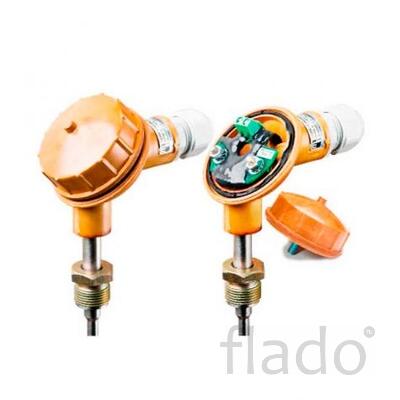

Термопреобразователь сопротивления ТСМУ-1088, ТСПУ-1088





Термопреобразователь сопротивления ТСМУ-1088, ТСПУ-1088 предназначены для измерения температуры жидких и газообразных сред в различных отраслях промышленности.

Технические характеристики


Измеряемые температуры


ТСПУ-1088
-50…+500°С


ТСМУ-1088
-50…+180°С


Схема подключения к источнику питания и сопротивлению
2-проводная


Нормированный сигнал постоянного тока
4…20 мА


Погрешность устройства
± 1,0%


Номинальный уровень сопротивления токовой петли
250 Ом


Электропитание от постоянного тока
9…36В


Номинальное напряжение
24 В


Полярность напряжения питания
любая


Винтовые клеммы для проводов сечением
1,5 мм2


Уровень давления среды измерения
До 6,3 МПа


Рабочие температуры окружающей среды
-40 …+70°С




Габаритные размеры


Рис. 1
80**
100**
120
160
200
250
320
400
500




630
800
1000
1250
1600
2000
2500
3150



Рис. 2
320
500
800
1000
1250
1600
2000



Рис. 3
120
160
200
250
320
400
500
630
800
1000


Рис. 4
60
80
120
160
200
250
320
400
500
630


Рис. 5

400
500
1600
2500


Рис. 6
400



По рис. 1, 2, 3, 4, 5, 6 изготавливаются термопреобразователи типа ТСП, по рис. 1, 2, 3 типа ТСМ Рис.1. Чертеж термопреобразователей ТСМУ-1088, ТСПУ-1088
